Настройка подключения Beeline на MikroTik Hap ac Lite



Провайдер Билайн Казахстан использует для подключения протокол L2TP.

Для настройки нам потребуется адрес сервера Beeline — l2tp.internet.beeline.kz, логин и пароль подключения.

Кабель провайдера Билайн, можем подключить в любой свободный порт устройства Mikrotik, не обязательно только в первый порт (помеченный Internet).



Базовая статья:

Дополнение к статье — Настройка Mikrotik для новичков.

Пример показан на основе роутера MikroTik Hap ac Lite.

Цикл статей рассчитан на новичков, начавших ознакомление с устройствами Mikrotik.



Настройка подключения Beeline

Создаем новое подключение.

[PPP][+][L2TP Client]

Настройка подключения Beeline на MikroTik Казахстан - MHelp.kz

Изображение 1. Создаем новое подключение L2TP Client



На вкладке General пишем понятное для нас название подключения l2tp-beeline

Как настроить MikroTik Beeline Казахстан - MHelp.kz

Изображение 2. Даем понятное название новому подключению

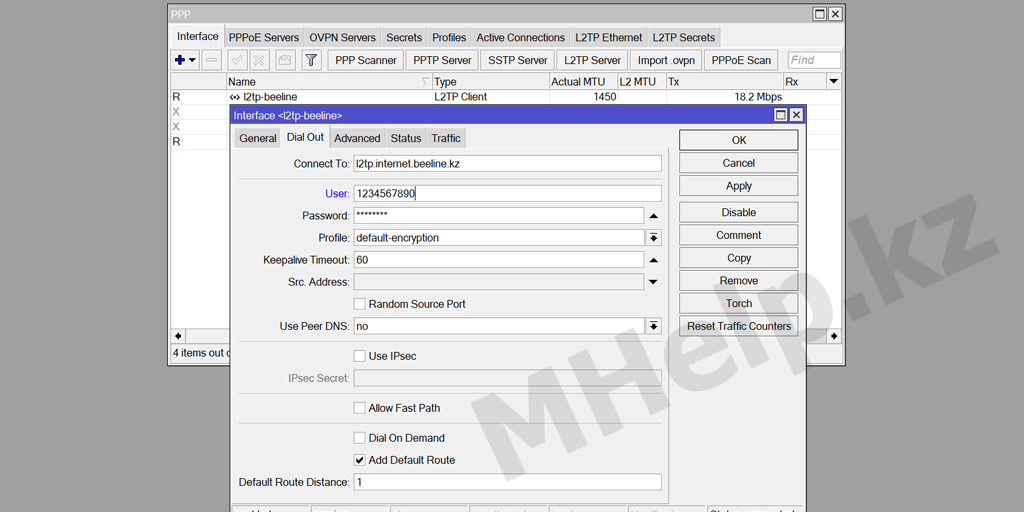

На кладке Dial Out указываем параметры подключения:

  • Connect To: l2tp.internet.beeline.kz
  • User: имя пользователя
  • Password: пароль пользователя

Прочие параметры установлены как на Изображении 3, мы их не изменяем.

Add Default Route — если здесь установлена галочка, MikroTik автоматически создаст правила правила маршрутизации для этого подключения в разделе [IP][Routes]

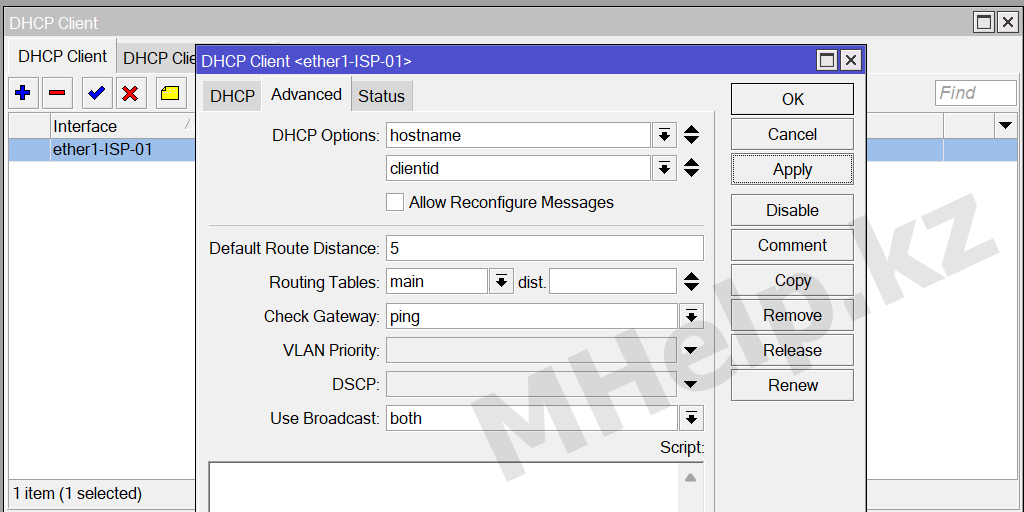

Default Route Distance — приоритет подключения. Если вы используете несколько подключений к интернету, то именно этой опцией вы можете указать главное и второстепенное подключение к интернету. Чем больше число тем ниже приоритет. Ноль обозначает главное подключение.

Нажимаем ОК для создания подключения.

 MikroTik настройка Beeline Казахстан - MHelp.kz

Изображение 3. Настройка подключения Beeline на MikroTik



Новое подключение l2tp-beeline отобразится в перечне интерфейсов, теперь его можно редактировать и из этого раздела.

MikroTik Beeline l2tp настройка Казахстан - MHelp.kz

Изображение 4. Список интерфейсов MikroTik с добавленным новым подключением l2tp-beeline



Интернет для локальной сети пока не работает, так как не настроен NAT.

[IP][Firewall][NAT][+]

Добавим правило.

Номер правилаУсловияДействие
#ChainSrc. AddressOut. InterfaceAction
1srcnat192.168.137.0/24l2tp-beelinemasquerade

В списке NAT будет добавлено новое правило. Предыдущее правило можно деактивировать, нажав «крестик», либо удалить, нажав «».

На Изображении 5, деактивировано предыдущее правило, когда в первый порт устройства был подключен кабель от модема Beeline.

Теперь MikroTik будет сам выполнять роль «модема Beeline», что позволит нам увеличить надежность сети, убрав «лишнее» устройство.

Настройка MikroTik hap ac Beeline - MHelp.kz

Изображение 5. Добавленное новое правило NAT для соединения l2tp-beeline



Не забываем внести новые настройки в Firewall.

[IP][Firewall][Filter Rules]

У нас уже есть готовая таблица правил Firewall из основной статьи, для добавления нового подключения, изменим 7 и 8 правило.

Вместо используемого ранее внешнего подключения ether1-WAN используем созданное l2tp-beeline.

Откройте правило и отредактируйте In. interface в 7 правиле и Out. Interface в 8 правиле.

MikroTik Beeline l2tp настройка 2018 - MHelp.kz

Изображение 6. Измененные правила Firewall для соединения l2tp-beeline и локальной сети

После выполнения этих действий, интернет в локальной сети должен появится, а настройка Beeline на MikroTik Hap ac Lite успешно завершена.
